Sambungan Pengembangan Logam
Aplikasi Sambungan Pengembangan Logam
● Penjanaan Kuasa
● Kuasa kapal dan pembinaan kapal
● Pemanasan Daerah
● Kilang Keluli
● Rawatan Air
● Kuasa Angin
● Tumbuhan Pulpa dan Kertas
● Loji nyahsulfurisasi
● Luar pantai
● Kilang penapisan
● Loji Kimia dan Petrokimia
Piawaian Rujukan Sambungan Pengembangan Logam
ISO15348
EN14917
GBT12777
Kategori dan Julat Sambungan Pengembangan Logam

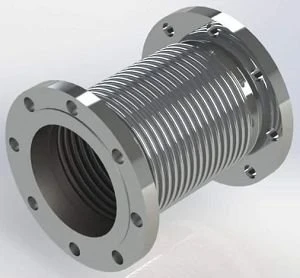

Sambungan Pengembangan Tunggal
Bentuk paling mudahSambungan Pengembangan, ialah binaan bawah tunggal, untuk tujuan menyerap sebarang gabungan tiga pergerakan asas: pergerakan paksi, pesongan sisi dan putaran sudut
 | Julat Diameter | DN50-2800 (2-112") |
Kadar suhu | -240 darjah --800 darjah | |
Julat Tekanan | Vakum Penuh hingga 50bar |
Sambungan Pengembangan Berganda/Sambung Pengembangan Berganda
A Sambungan Pengembangan Berganda, juga dikenali sebagaiSambungan Dwi PengembanganTerdiri daripada dua bahagian bawah yang disambungkan oleh penyambung biasa yang dilabuhkan pada beberapa bahagian tegar pemasangan melalui tapak penambat. Tapak penambat boleh dipasang pada penyambung biasa sama ada semasa pemasangan atau semasa pembuatan. Setiap bellow bertindak sebagai Expansion Joint tunggal dan menyerap pergerakan bahagian paip di mana ia dipasang secara bebas daripada bellow yang lain.
 | Julat Diameter | DN50-1500 (2-60") |
Kadar suhu | -240 darjah --800 darjah | |
Julat Tekanan | Vakum Penuh hingga 50bar |
Sambungan Pengembangan Sejagat
A Sambungan Pengembangan Sejagatialah satu yang mengandungi dua belokan yang disambungkan oleh penyambung sepunya untuk tujuan menyerap sebarang gabungan tiga pergerakan asas: pergerakan paksi, pesongan sisi dan putaran sudut.Sendi Pengembangan Universalbiasanya dilengkapi dengan rod kawalan untuk mengagihkan pergerakan antara dua bahagian bawah Sambungan Pengembangan dan menstabilkan penyambung biasa. Takrifan ini tidak membayangkan bahawa hanya aSambungan Pengembangan Sejagatboleh menyerap pergerakan gabungan.
 | Julat Diameter | DN50-1500 (2-60") |
Kadar suhu | -240 darjah --800 darjah | |
Julat Tekanan | Vakum Penuh hingga 50bar |

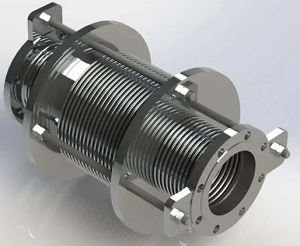

Sambungan Pengembangan Universal Terikat
TheSendi Pengembangan Universal Terikatdigunakan apabila perlu bagi pemasangan untuk menghapuskan daya tujah tekanan daripada sistem paip. Dalam kes ini, Sendi Pengembangan akan menyerap pergerakan sisi dan tidak akan menyerap sebarang pergerakan paksi di luar panjang terikat.
 | Julat Diameter | DN50-1500 (2-60") |
Kadar suhu | -400F-850F | |
Julat Tekanan | Vakum Penuh hingga 35bar |
Sambungan Pengembangan Berengsel
A Sambungan Pengembangan Berengselmengandungi satu bawah dan direka bentuk untuk membenarkan putaran sudut dalam satu satah sahaja dengan menggunakan sepasang pin melalui plat engsel yang dipasang pada hujung Sambungan Pengembangan. Engsel dan pin engsel mesti direka bentuk untuk menahan tujahan Sambungan Pengembangan disebabkan oleh tekanan dalaman dan daya luar, jika berkenaan.Sendi Pengembangan Berengselhendaklah digunakan dalam set dua atau tiga untuk berfungsi dengan baik.
 | Julat Diameter | DN50-1200 (2-48") |
Kadar suhu | -240 darjah --400 darjah | |
Julat Tekanan | Vakum Penuh hingga 35bar |
Sambungan Pengembangan Gimbal
A Sambungan Pengembangan Gimbaldireka bentuk untuk membenarkan putaran sudut dalam mana-mana satah dengan menggunakan dua pasang berengsel yang dilekatkan pada gelang gimbal terapung biasa. Gelang gimbal, engsel dan pin mesti direka bentuk untuk menahan tujahan Sambungan Pengembangan disebabkan oleh tekanan dalaman dan daya luar, jika berkenaan.
 | Julat Diameter | DN50-1200 (2-48") |
Kadar suhu | -240 darjah --400 darjah | |
Julat Tekanan | Vakum Penuh hingga 35bar |
(Siku) Sendi Pengembangan Seimbang Tekanan
A Sendi Pengembangan Seimbang Tekanandireka bentuk untuk menyerap pergerakan paksi dan/atau pesongan sisi sambil menahan tujahan tekanan dengan menggunakan peranti pengikat yang menyambungkan aliran di bawah dengan bawah yang bertentangan yang juga tertakluk kepada tekanan talian
 | Julat Diameter | DN50-1200 (2-48") |
Kadar suhu | -240 darjah --400 darjah | |
Julat Tekanan | Vakum Penuh hingga 35bar |
Sambungan Pengembangan Seimbang Tekanan Dalam Talian
AnSambungan Pengembangan Seimbang Tekanan Dalam Taliandireka bentuk untuk menyerap pergerakan paksi dan/atau pesongan sisi sambil menahan tujahan tekanan melalui peranti pengikat yang menyambungkan talian di bawah dengan bawah pemampas sangkut yang juga tertakluk kepada tekanan talian. Setiap set bellow direka untuk menyerap pergerakan paksi dan biasanya garisan di bawah akan menyerap pesongan sisi. Sambungan Pengembangan jenis ini digunakan dalam larian paip lurus.
 | Julat Diameter | DN50-600 (2-24") |
Kadar suhu | -240 darjah --450 darjah | |
Julat Tekanan | Vakum Penuh hingga 20bar |
Sambungan Pengembangan Tekanan Luaran
TheSambungan Pengembangan Tekanan Luarandireka bentuk supaya tekanan berada di luar bahagian bawah manakala bahagian dalam berada pada tekanan atmosfera dan ia mempunyai banyak lilitan untuk membolehkan sejumlah besar pergerakan paksi. Tetapi di bawah tekanan luaran bahagian bawah akan mengekalkan bentuknya sepenuhnya stabil. Selain dari bawah tekanan luaran dilindungi daripada kerosakan luaran oleh kain kafan dinding yang berat dan diasingkan daripada halangan aliran oleh lengan dalaman.
 | Julat Diameter | DN50-600 (2-24") |
Kadar suhu | -240 darjah --450 darjah | |
Julat Tekanan | Vakum Penuh hingga 35bar |

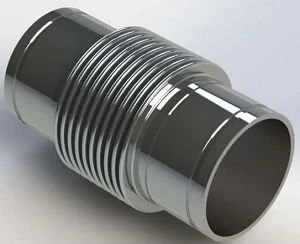

Sambungan Pengembangan Hujung Beralur
TheSambungan Pengembangan Hujung Beraluradalah pilihan yang sempurna untuk sistem paip beralur yang sering digunakan dalam saluran paip perlindungan kebakaran. Dengan gandingan, ia mudah disambungkan dengan paip atau kelengkapan beralur.
 | Julat Diameter | DN50-600 (2-24") |
Kadar suhu | -240 darjah --400 darjah | |
Julat Tekanan | Vakum Penuh hingga 50bar |
